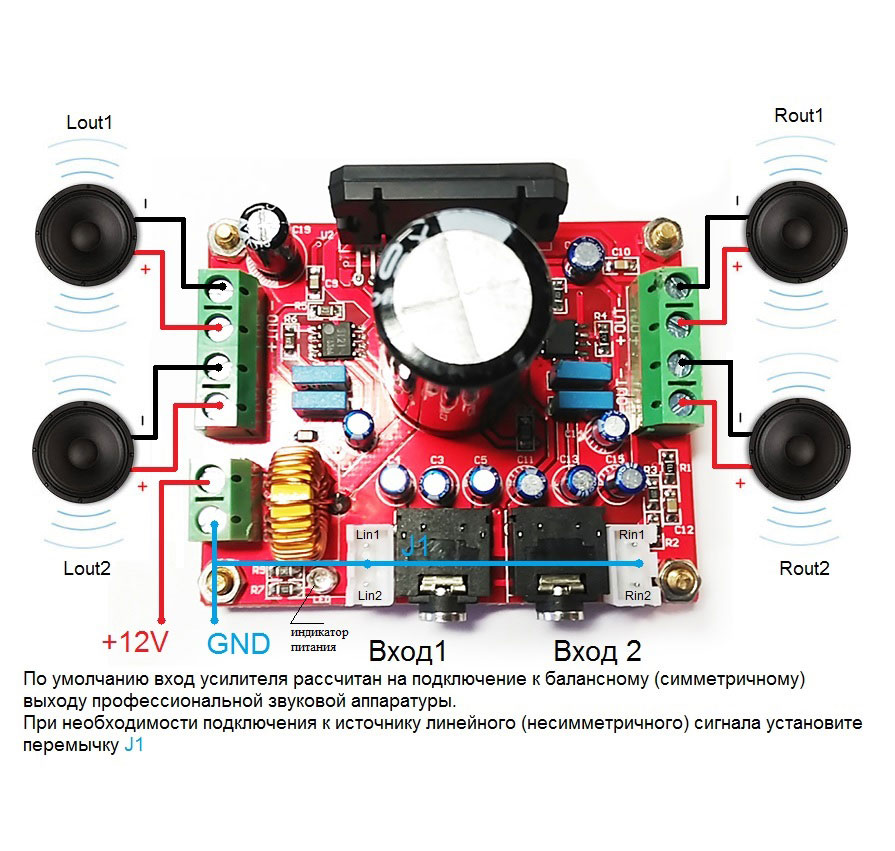

Отличное решение для сборки усилителя своими руками!
Модуль позволяет реализовать принцип: купил – подключил.

Пожалуй, это самый мощный 4х канальный усилитель для питания 12В. Имеет защиту от короткого замыкания нагрузки и от перегрева кристалла. Идеальное решение для постройки усилителя Hi-Fi класса. УНЧ можно использовать как в помещении, так и на открытом воздухе, для проведения различных мероприятий. И будет незаменим для постройки аудиосистемы в автомобиле.

Технические характеристики

Напряжение питания, В - 6…16, типовое 14
Пиковое значение выходного тока, А - 9
Диапазон воспроизводимых частот, Гц - 20…20000
Коэффициент нелинейных искажений, % - 1 (max 10)
Сопротивление нагрузки, Ом - 2-8 (номинальное 4)
Выходная мощность, Вт - 4х80 на 2 Ом
Входное сопротивление, кОм - 50
Коэффициент усиления Au, дБ - 30
Габариты модуля, мм - 65х52х45
Вес - 20 г

Особенности

• MOSFET транзисторы в драйвере
• Защита от короткого замыкания в нагрузке
• Защита от превышения температуры корпуса микросхемы
• Отличное согласование с акустикой 2 Ом
• Hi-Fi класс по соотношению сигнал/шум
• Очень низкий выходной шум
• Возможность подключения нагрузки с большим индуктивным сопротивлением
• Фильтр помех по питанию
• Большая емкость по питанию, 10000 мкФ, для компенсации провала напряжения на полной мощности

Принцип работы

MOSFET- это технология производства составных (биполярных + полевых) на одной подложке, где на входе стоит биполярный с низкоомным входом и раскачивает высокоомный вход полевого, у которого в свою очередь очень малое сопротивление открытого перехода.Как следствие согласованность по входу и по выходу а также меньше рассеиваемая мощность. То есть меньше уровень паразитных шумов. Такая технология используется в качественных усилителях. MOSFET - называются полевые транзисторы, характеристики которых очень хорошо подходят для применения в усилителях. У них считается самое лучшее соотношение сигнал/шум.


Функции

Усиливает речь или музыку в звуковом диапазоне 20…20000 Гц


Режимы работы устройства

Класс АВ


Примеры решений

Лучшее решение для обновления аудио системы автомобиля.Отличное решение для домашнего кинотеатра.





Описание в формате PDF
