Код товара (Артикул): STR0163
Изготовитель: KitLab
Исполнение:

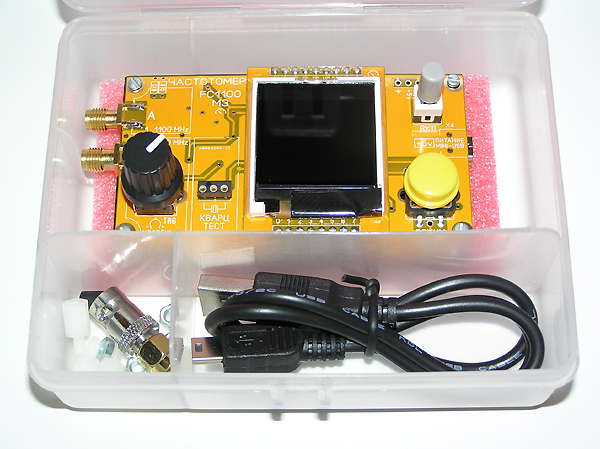

Частотомер FC1100-M2 от 1 Гц до 1100 МГц с проверкой кварцев
Частотомер FC1100-M2 от 1 Гц до 1100 МГц.  Частотомер FC1100-M2 от 1 Гц до 1100 МГц.

Главная особенность данного частотомера:
применён высокостабильный TCXO (Термо-Компенсированный Опорный Генератор). Применение технологии TCXO, позволяет сразу, без предварительного прогрева, обеспечивать заявленную точность измерения частот.


Технические характеристики частотомера FC1100-M2:

параметр минимум норма максимум
Диапазон измеряемых частот 1 Гц. - 1100 МГц.
Дискретность отсчета частоты от 1 до 1100 МГц - 1 кГц. -
Дискретность отсчета частоты от 0 до 50 МГц - 1 Гц. -
Уровень входного сигнала для входа "A" (от 1 до 1100 МГц). 0,2 В.   5 В.
Уровень входного сигнала для входа "B" (от 0 до 50 МГц). 0,6 В.   5 В.
Период обновления показаний - 1 раз/сек -
Тестирование кварцевых резонаторов 1 МГц - 25 МГц
Напряжение питания/потребляемый ток (Mini-USB)   +5В./300мА
Стабильность частоты @19,2МГц, при температуре -20С...+80С   2ppm (TCXO)

Отличительные особенности частотомеров линейки FC1100 и FC1100-M2 в частности:

Преимущества FC1100-M2 Высокостабильный опорный генератор TCXO (стабильность не хуже +/-2 ppm).
Преимущества FC1100-M2 Заводская калибровка.
Преимущества FC1100-M2 Независимое одновременное измерение двух частот (Вход "A" и Вход "B").
Преимущества FC1100-M2 Вход "B": Обеспечивает дискретность измерения частоты 1 Гц.
Преимущества FC1100-M2 Вход "B" имеет полноценный аналоговый регулятор порога срабатывания входного компаратора (MAX999EUK), что даёт возможность измерять в том числе и зашумленные гармониками сигналы, отстраивая порог срабатывания компаратора в чистый участок периодического сигнала.
Преимущества FC1100-M2 Вход "A" позволяет дистанционно измерять частоту портативных УКВ радиостанций на расстоянии нескольких метров, при использовании короткой антенны.
Преимущества FC1100-M2 Функция быстрого тестирования кварцевых резонаторов от 1 до 25 МГц.
Преимущества FC1100-M2 Современный TFT цветной дисплей с экономичной подсветкой.
Преимущества FC1100-M2 Изготовитель не использует ненадежные электролитические конденсаторы. Вместо них применяются современные высококачественные SMD керамические конденсаторы значительных емкостей.
Преимущества FC1100-M2 Унифицированное питание через разъём Mini-USB (+5v). Шнур питания Mini-USB - поставляется в комплекте.

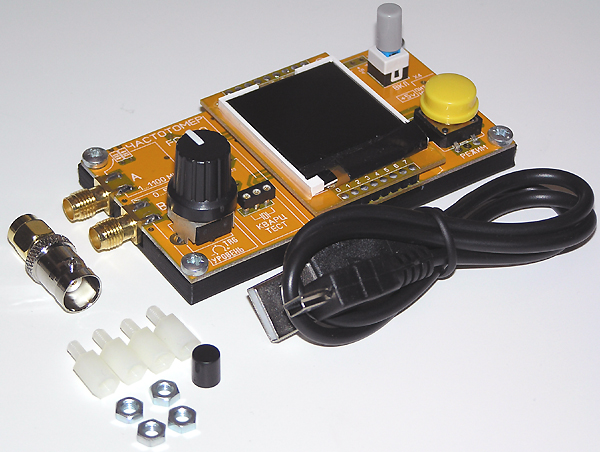

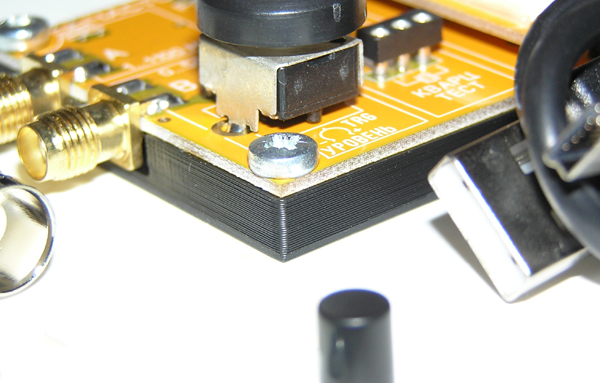

Преимущества FC1100-M2 Конструктив частотомера оптимизирован для встраивания в плоскую переднюю панель любого корпуса. В комплекте поставляются нейлоновые изолирующие стойки М38мм., для обеспечения зазора между передней панелью и печатной платой частотомера.
Преимущества FC1100-M2 Изготовитель гарантирует, что не используются технологии запрограммированного старения, широко распространившиеся в современной технике.
Преимущества FC1100-M2 Изготавливается в России. Мелкосерийное производство. Контроль качества на каждом этапе производства.
Преимущества FC1100-M2 При производстве используются лучшие паяльные пасты, безотмывочные флюсы и припои.

Габариты печатной платы прибора FC1100-M2: 83мм46мм.
Дисплей цветной TFT LCD с подсветкой (диагональ 1,44" = 3,65см).
Чувствительность по DataSheet MB501L (параметр "Input Signal Amplitude": -4,4dBm = 135 мВ@50 Ом соответственно).
Верхний предел входного сигнала ограничен мощностью рассеивания защитных диодов B5819WS (0,2 Вт2 шт).

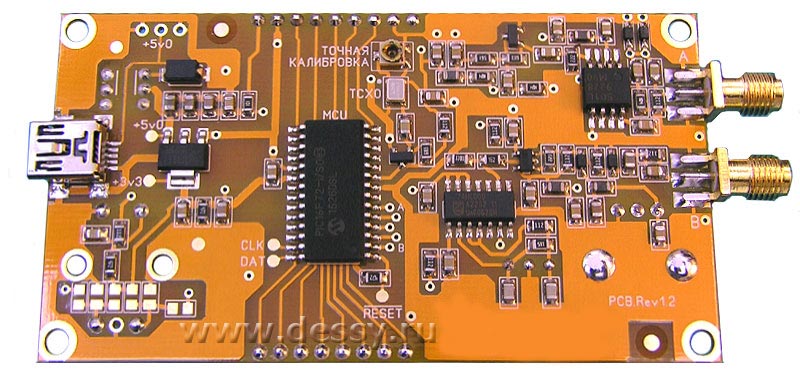

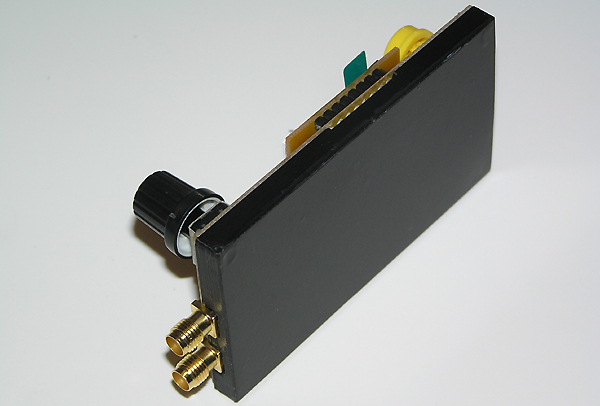

Обратная сторона частотомера FC1100-M2

Обратная сторона частотомера FC1100-M2 от 1 Гц до 1100 МГц с функцией проверки кварцевых резонаторов.

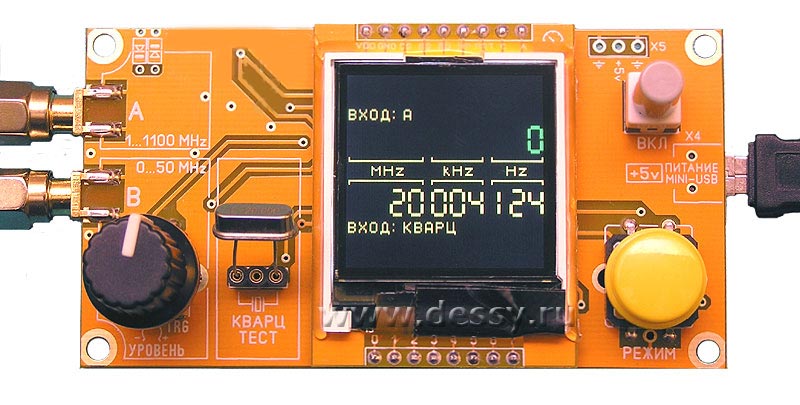

Режим измерения частоты кварца в частотомере FC1100-M2

Режим измерения частоты кварца в частотомере FC1100-M2

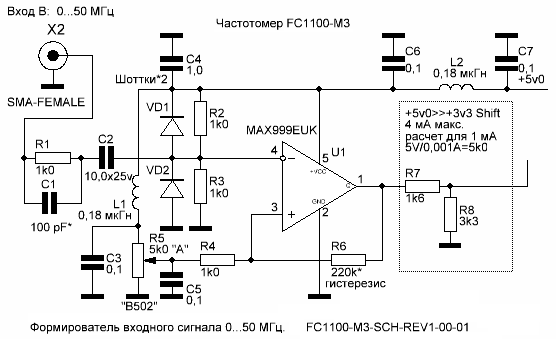

Схема компаратора/формирователя входного сигнала 0...50 МГц.

Частотомер FC1100-M2 от 1 Гц до 1100 МГц с функцией проверки кварцевых резонаторов.

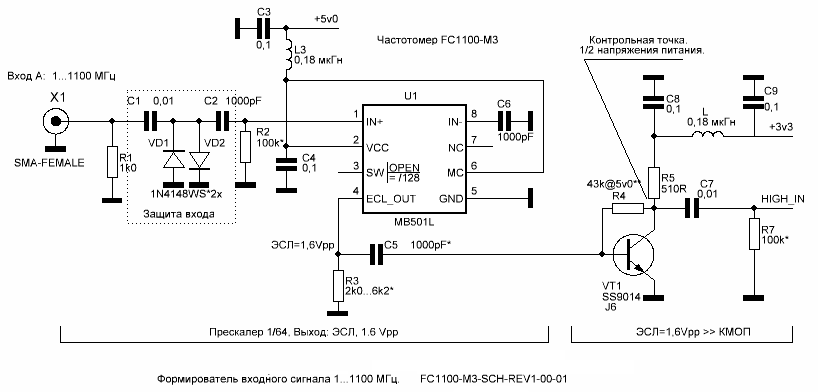

Схема делителя частоты входного сигнала 1...1100 МГц.

Частотомер FC1100-M2 от 1 Гц до 1100 МГц с функцией проверки кварцевых резонаторов.


Краткое описание частотомера FC1100-M2:

Частотомер FC1100-M2 имеет два раздельных канала измерения частоты.
Оба канала частотомера FC1100-M2 работают независимо друг от друга, и могут использоваться для измерения двух различных частот одновременно.
При этом, оба значения измеренной частоты одновременно отображаются на дисплее.
"Вход A" - (Тип разъёма SMA-FEMALE) Предназначен для измерения относительно высокочастотных сигналов, от 1 МГц до 1100 МГц. Нижний порог чувствительности этого входа составляет чуть менее 0,2 В., а верхний порог - ограничивается на уровне 0,5...0,6 В. защитными диодами, включенными встречно-параллельно. Нет смысла подавать на этот вход значительные напряжения, ибо напряжения, выше порога открывания защитных диодов будут ограничиваться.
Примененные диоды позволяют рассеивать мощность не более 200 мВт., защищая вход микросхемы делителя MB501L. Не подключайте этот вход непосредственно к выходу передатчиков значительной мощности (более 100 мВт). Для измерения частоты источников сигнала амплитудой более 5 В., или значительной мощности - используйте внешний делитель напряжения (аттенюатор) или переходной конденсатор малой ёмкости (единицы пикофарад), включенный последовательно. При необходимости измерения частоты передатчика - обычно достаточно короткого отрезка провода в качестве антенны, включенного в разъём частотомера, и расположенного на небольшом расстоянии от антенны передатчика или можно использовать подходящую антенну "резинка" от портативных радиостанций, подключенную к разъёму SMA.

"Вход B" - (Тип разъёма SMA-FEMALE) Предназначен для измерения относительно низкочастотных сигналов, от 1 Гц до 50 МГц. Нижний порог чувствительности этого входа ниже, чем у "Входа A", и составляет 0,6 В., а верхний порог - ограничивается защитными диодами на уровне 5 В.
При необходимости измерения частоты сигналов, амплитудой более 5 В., используйте внешний делитель напряжения (аттенюатор). На этом входе использован высокоскоростной компаратор MAX999.
Входной сигнал подается на неинвертирующий вход компаратора, и сюда же подключен резистор R42, увеличивающий аппаратный гистерезис компаратора MAX999 до уровня 0,6 В. На инвертирующий вход компаратора MAX999, с переменного резистора R35, подается напряжение смещения, задающее уровень срабатывания компаратора. При измерении частоты зашумленных сигналов, необходимо вращением ручки переменного резистора R35 - добиться устойчивых показаний частотомера. Наибольшая чувствительность частотомера реализуется в среднем положении ручки переменного резистора R35. Вращение против часовой стрелки - снижает, а по часовой стрелке - увеличивает пороговое напряжение срабатывания компаратора, позволяя сдвигать порог срабатывания компаратора на незашумленный участок измеряемого сигнала.

Кнопкой "Управление", осуществляется переключение между режимом измерения частоты "Вход B" и режимом тестирования кварцевых резонаторов.
В режиме тестирования кварцевых резонаторов, к крайним контактам панели "Кварц Тест" - необходимо подключить тестируемый кварцевый резонатор, с частотой от 1 МГц до 25 МГц. Средний контакт этой панели - можно не подключать, он соединён с "общим" проводом прибора.

Обратите внимание, что в режиме тестирования кварцевых резонаторов, при отсутствии тестируемого кварца в панели, наблюдается постоянная генерация на относительной высокой частоте (от 35 до 50 МГц).
Также, следует заметить, что при подключении исследуемого кварцевого резонатора, частота генерации будет несколько выше его типовой частоты (в пределах единиц килогерц). Это определяется параллельным режимом возбуждения кварцевого резонатора.
Режим тестирования кварцевых резонаторов с успехом можно использовать для подбора одинаковых кварцевых резонаторов для лестничных многокристальных кварцевых фильтров. При этом, основной критерий подбора кварцевых резонаторов - максимально близкая частота генерации подбираемых кварцев.

Разъёмы, применяемые в частотомере FC1100-M2:

Частотомер FC1100-M2 от 1 Гц до 1100 МГц с функцией проверки кварцевых резонаторов. SMA(female, гездо), два таких разъёма установлены на плате частотомера.
Частотомер FC1100-M2 от 1 Гц до 1100 МГц с функцией проверки кварцевых резонаторов. SMA(male, вилка) - необходимы два таких разъёма с кабелем для подключения к входам частотомера.

Источник питания для Частотомера FC1100-M2:

Частотомер FC1100-M2 оборудован стандартным разъёмом Mini-USB с напряжением питания +5,0 Вольт.
Потребляемый ток (не более 300 мА) - обеспечивает совместимость с большинством источников питания напряжения USB.
В комплекте имеется кабель "Mini-USB" <> "USB A", который позволяет питать частотомер от любого устройства, обладающего таким разъёмом (Персональный Компьютер, Ноутбук, USB-HUB, Блок Питания USB, Сетевое Зарядное Устройство USB) и так далее.

Для автономного питания Частотомера FC1100-M2 - оптимально подходят широко-распространенные батареи "Power Bank", со встроенными Литий-Полимерными аккумуляторами, используемые обычно для питания аппаратуры, обладающей разъёмами USB. В этом случае, помимо явного удобства, бонусом вы получаете гальваническую развязку от сети и/или питающего устройства, что немаловажно.

TCXO - залог стабильной работы Качественный монтаж SMD

Цена: 2 550,00 руб. В корзину
