Оптические датчики серии RA314M.1 предназначены для создания LED светильников с помощью светодиодной ленты или линеек и люминиевого профиля. Датчики монтируются непосредственно в профиль.

Принцип работы датчиков основан на отражении излучаемых им инфракрасных (ИК) лучей от находящихся поблизости на расстоянии до 5 или 10 см предметов. Таким образом взмах руки или открывание-закрывание дверцы шкафа приводит к срабатыванию датчика.

Для датчиков RA314.1M отверстие следует делать в алюминиевом профиле, так как они расположены на боковой плоскости светильника.

Модель RA314.1M предназначена для закрытых конструкций, как например, для подсветки шкафов, гардероба, выдвижных ящиков. Это позволяет включить подсветку при открытии дверцы или, как если бы вы убрали от датчика руку, и выключить подсветку, когда вы закроете шкаф (поднесете руку).

RA314M.1 - Оптический выключатель для шкафов и ящиков. Включает освещение при выдвижении ящика (открытии шкафа) и выключает его при закрытии шкафа.

Имеет два режима включения/выключения:
1) быстрое включение (выключение);
2) плавное включение (выключение).
Предустановленное значение — плавное.
Состояние выключателя (включено/выключено) и режим включения/выключения сохраняется при отключении питания.
Подходит для лент с напряжением питания 12-24 В.

Технические характеристики

• Габаритные размеры датчиков RA314.1M: ширина — 10 мм, длина — 47 мм, высота — 8 мм.
• Напряжение питания: 12...24 VDC
• Максимальный ток нагрузки датчиков RA314.1M: 3 A (36/72Вт)
• Дальность срабатывания датчиков RA314.1M: до 10 см.

Смена режима.
Чтобы поменять режим (плавное или резкое включение/выключение) нужно провести комбинацию из длинных коротких заслонов опто-датчика рукой:
- длинный заслон - поднести руку к датчику на расстояние 1-5 см и удерживать не менее 5 секунд, убрать руку;
- короткий заслон - поднести руку к датчику на расстояние 1-5 см и удерживать 1-2 секунды, убрать руку;

Комбинация для переключения режима:
длинный-длинный-короткий-длинный-короткий-длинный.
• Ток в режиме ожидания: <5 мА
• Сохранение состояния выключателя при отключении питания.

Установка выключателя в светодиодный профиль

RA314.1M устанавливаются между блоком питания и светодиодной лентой в самом начале профиля. Для датчиков в рассеивателе или профиле нужно предусмотреть отверстие. Соединение между выключателем, блоком питания и лентой может быть выполнено как с помощью пайки, так и на разъемах. Модель выключателя с разъемами изготавливаются по запросу.

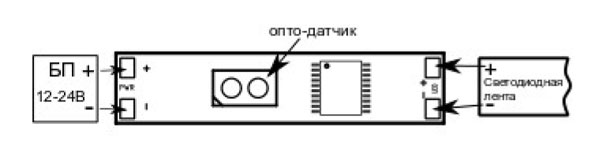

Монтажная схема для датчика RA314M.1:
