Оптические датчики серии RA314M предназначены для создания LED светильников с помощью светодиодной ленты или линеек и люминиевого профиля. Датчики монтируются непосредственно в профиль.

Принцип работы датчиков основан на отражении излучаемых им инфракрасных (ИК) лучей от находящихся поблизости на расстоянии до 5 или 10 см предметов. Таким образом взмах руки или открывание-закрывание дверцы шкафа приводит к срабатыванию датчика.

При установке датчика RA314M, располагающегося перпендикулярно плоскости светильника, в рассеивателе светильника делается прямоугольное отверстие в зоне расположения датчика (щель) для обеспечения свободного прохождения ИК излучения.

Для датчиков RA314.1M отверстие следует делать в алюминиевом профиле, так как они расположены на боковой плоскости светильника.

Модель RA314M предназначена для открытых светильников, управление которыми осуществляется взмахом руки в зоне датчика на асстоянии до 10 см. Модель RA314.1M — для закрытых конструкций, как например, для подсветки шкафов, гардероба, выдвижных ящиков. Это позволяет включить подсветку при открытии дверцы или, как если бы вы убрали от датчика руку, и выключить подсветку, когда вы закроете шкаф (поднесете руку).

RA314M - Оптический выключатель для светодиодных светильников. Включает ленту если провести рукой над датчиком. Если провести рукой над датчиком повторно — выключает ленту.

RA314M.1 - Оптический выключатель для шкафов и ящиков. Включает освещение при выдвижении ящика (открытии шкафа) и выключает его при закрытии шкафа.

Имеет два режима включения/выключения:
1) быстрое включение (выключение);
2) плавное включение (выключение).
Предустановленное значение — плавное.
Состояние выключателя (включено/выключено) и режим включения/выключения сохраняется при отключении питания.
Подходит для лент с напряжением питания 12-24 В.

Технические характеристики

• Габаритные размеры датчиков RA314M и RA314.1M: ширина — 10 мм, длина — 47 мм, высота — 8 мм.
• Напряжение питания: 12...24 VDC
• Максимальный ток нагрузки датчиков RA314M и RA314.1M: 3 A (36/72Вт)
• Дальность срабатывания датчиков RA314M и RA314.1M: до 10 см.

Смена режима.
Чтобы поменять режим (плавное или резкое включение/выключение) нужно провести комбинацию из длинных коротких заслонов опто-датчика рукой:
- длинный заслон - поднести руку к датчику на расстояние 1-5 см и удерживать не менее 5 секунд, убрать руку;
- короткий заслон - поднести руку к датчику на расстояние 1-5 см и удерживать 1-2 секунды, убрать руку;

Комбинация для переключения режима:
длинный-длинный-короткий-длинный-короткий-длинный.
• Ток в режиме ожидания: <5 мА
• Сохранение состояния выключателя при отключении питания.

Установка выключателя в светодиодный профиль

RA314M и RA314.1M устанавливаются между блоком питания и светодиодной лентой в самом начале профиля. Для датчиков в рассеивателе или профиле нужно предусмотреть отверстие. Соединение между выключателем, блоком питания и лентой может быть выполнено как с помощью пайки, так и на разъемах. Модель выключателя с разъемами изготавливаются по запросу.

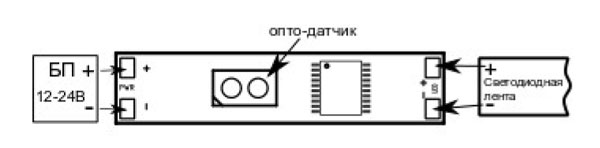

Монтажная схема для датчика RA314M:
