Что такое оптический патч-корд на пластиковом волокне

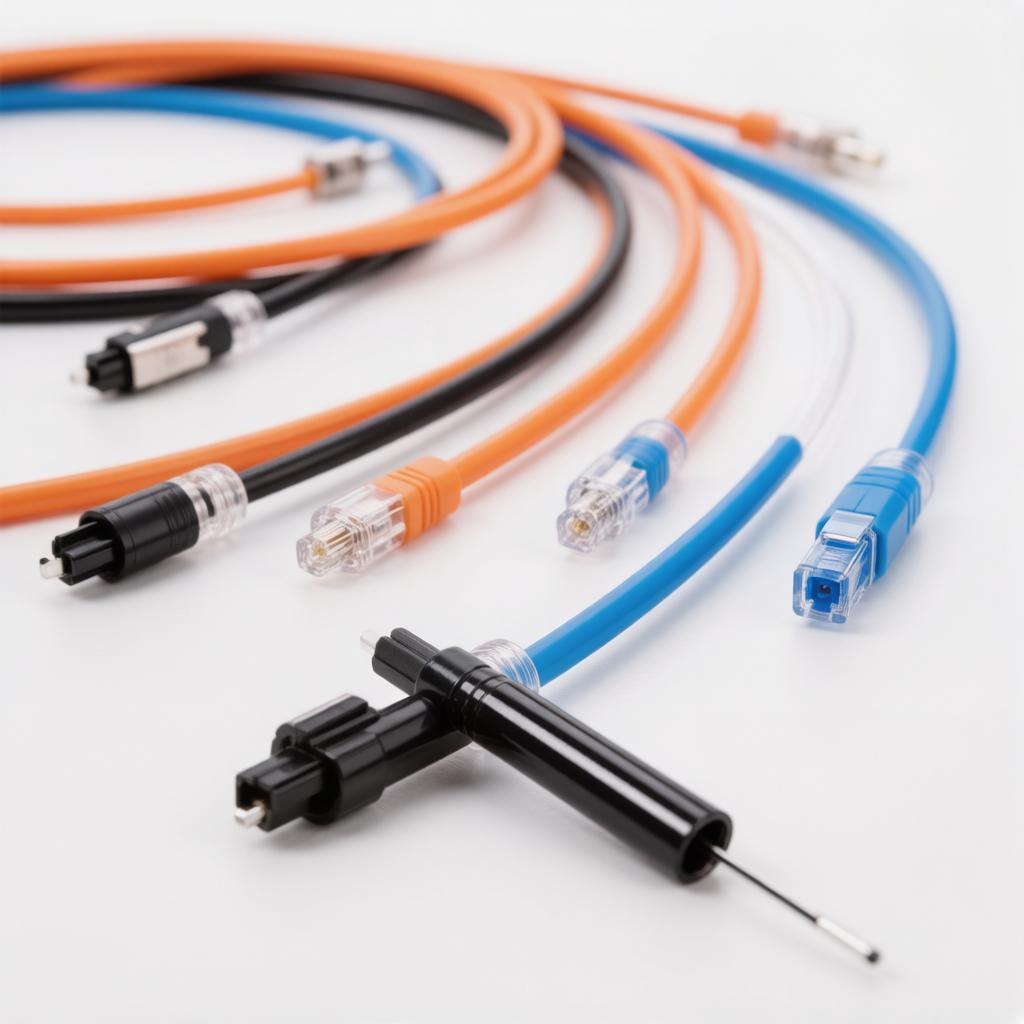

Оптический патч-корд — это коммутационный кабель, по концам которого установлены разъемы. В отличие от медных кабелей, сигнал по нему передается в виде световых импульсов. Компания «ТЦ ПОВ» (pofcentre.ru) специализируется на производстве патч-кордов из пластикового оптического волокна (POF — Polymer Optical Fiber).

Пластиковое волокно отличается от стеклянного большей гибкостью, устойчивостью к изгибам и меньшей стоимостью оконечных устройств. Диаметр жилы обычно составляет 1 мм (980 мкм), что упрощает соединение разъемов даже в полевых условиях.

Основное применение POF-патч-кордов:

• Передача аудио- и видеосигналов в бытовой технике (Toslink)
• Промышленные сети управления станками и роботами
• Связь в автомобилях и летательных аппаратах
• Медицинское оборудование для изоляции пациента от электричества

Конструкция и особенности POF-патч-кордов от ТЦ ПОВ

Стандартный патч-корд состоит из трех основных элементов:

• Сердечник — пластиковое волокно из полиметилметакрилата (PMMA) диаметром 0,5–1 мм.
• Оболочка — полиэтилен или ПВХ черного или оранжевого цвета, защищает волокно от внешних воздействий.
• Разъемы — на концах кабеля устанавливаются коннекторы различных типов.

Поскольку пластиковое волокно имеет большую числовую апертуру (около 0,5), оно эффективно собирает свет даже от недорогих светодиодов. Это позволяет использовать простые и дешевые трансиверы по сравнению со стекловолокном.

Компания изготавливает патч-корды индивидуально под заказчика:

• Любая длина — от 5 см до 50 метров и более
• Разные типы разъемов на каждом конце
• Цвет оболочки и тип полимерного покрытия
• Маркировка для идентификации в жгутах

Типы разъемов для пластикового оптоволокна

На патч-кордах от ТЦ ПОВ могут устанавливаться следующие типы коннекторов:

Наиболее востребованы Toslink для дома и Versatile Link / SMI для промышленности. При заказе уточняйте, для какого именно оборудования нужен патч-корд.

Преимущества пластиковых патч-кордов перед медными и стеклянными

Пластиковое оптоволокно (POF) имеет специфические преимущества для ряда применений.

По сравнению с медными кабелями (витая пара, коаксиал):

• Полная гальваническая развязка — отсутствие электрического тока, защита от гроз и помех
• Не подвержено электромагнитным помехам (ЭМИ) от двигателей, сварочных аппаратов
• Меньший вес на равную длину
• Не нагревается при передаче сигнала (нет искрообразования)

По сравнению со стеклянным оптоволокном (SiO2):

• Радиус изгиба до 5–10 мм против 20–30 мм у стекла — удобно прокладывать внутри оборудования
• Не ломается при случайном перегибе или защемлении
• Можно резать и оконцовывать обычными инструментами (без дорогих сплайсеров)
• Стоимость самого волокна и коннекторов в 3–5 раз ниже

Главное ограничение POF — затухание около 0,2 дБ/м (против 0,003 дБ/м у стекла), поэтому дальность ограничена 50–100 метрами. Однако для большинства промышленных и бытовых задач этого достаточно.

Изготовление на заказ: что предлагает ТЦ ПОВ

Компания производит патч-корды по индивидуальным спецификациям. Это означает, что вы не ограничены стандартными длинами из магазина.

Параметры, которые можно задать при заказе:

• Длина — от нескольких сантиметров для соединения плат внутри шкафа до 50 м для связи между зданиями
• Тип разъема на конце A и конце B (можно разные)
• Материал оболочки — ПВХ, LSZH (безгалогеновый), полиуретан для уличной укладки
• Наличие дополнительного армирования (нейлоновые нити) для защиты от грызунов
• Цвет кабеля и цвет термоусадочных трубок на разъемах

Кроме патч-кордов, ТЦ ПОВ изготавливает оптические разветвители (сплиттеры) на пластиковом волокне. Они позволяют разделить один оптический сигнал на несколько приемников (например, 1x2, 1x4). Разветвители выполняются в виде Y-образных или звездообразных элементов, герметизированных в пластиковом корпусе.

Области применения POF-патч-кордов от pofcentre.ru

Продукция компании востребована в нескольких ключевых отраслях.

1. Аудио- и видеотехника

Стандарт Toslink (S/PDIF) до сих пор используется в домашних кинотеатрах, телевизорах, приставках. Патч-корд передает многоканальный звук (Dolby Digital, DTS) без помех, чего не может гарантировать медный кабель в условиях насыщенного эфира Wi-Fi и сотовых сетей.

2. Промышленная автоматика

На заводах с электродвигателями, преобразователями частоты и сварочными аппаратами медные линии связи ловят наводки. POF полностью невосприимчив к ЭМИ. Промышленные контроллеры Siemens, Phoenix Contact, Beckhoff имеют встроенные порты Versatile Link или SMI.

3. Медицинское оборудование

Приборы, контактирующие с телом пациента (ЭКГ, эндоскопы, хирургические лазеры), требуют гальванической развязки. Оптический патч-корд между блоком управления и датчиком исключает утечку тока.

4. Транспорт и тяжелая техника

В поездах, самолетах и карьерных самосвалах используется CAN-сеть на POF. Волокно легче меди и не боится вибрации. Патч-корды изготавливаются под длину конкретного отсека.

Как заказать патч-корды в ТЦ ПОВ

Процесс заказа выглядит так:

1. Связаться с компанией любым способом: через форму на сайте, по электронной почте info@pofcentre.ru или по телефону (указан в контактах).
2. Сообщить технические требования: тип волокна (обычно PMMA 1 мм), типы и количество разъемов, длина, необходимость разветвителя, цвет.
3. Получить подтверждение и стоимость. Обычно цена ниже, чем в розничных магазинах, так как вы работаете напрямую с производителем.
4. Согласовать сроки изготовления (обычно от 1 до 5 дней в зависимости от сложности и объема).

Компания принимает заказы как на единичные патч-корды для замены, так и на крупные партии (например, для строительства сетей в жилых комплексах или промышленных парках).

Контроль качества и гарантия

Каждый произведенный патч-корд проходит проверку:

• Визуальный контроль качества оболочки и разъемов — отсутствие вмятин, заусенцев, перекрутов.
• Тест оптической мощности — затухание не должно превышать норму для данного типа волокна (обычно 0,2–0,3 дБ/м).
• Механические испытания — усилие на разрыв, изгибы, удары (выборочно для партий).

На все патч-корды предоставляется гарантия 12 месяцев. При обнаружении дефектов (обрыв волокна, нарушение изоляции, сколы на разъемах) в течение этого срока — замена без дополнительной оплаты.

Купить оптоволоконные патч-корды на основе пластикового волокна — это надежное решение для передачи данных в условиях электромагнитных помех, вибрации и ограниченного пространства. Производство на заказ позволяет получить изделие точно нужной длины и с необходимыми разъемами, а прямая работа с производителем снижает стоимость. Компания изготавливает как простые коммутационные шнуры Toslink для дома, так и промышленные патч-корды Versatile Link, SMI с дополнительной защитой оболочки. Обращайтесь для индивидуального расчета.
